DHXK3022動臺型數控龍門銑床設計方案
發布者：dh001 發布時間：2017-02-18 閱讀次數： 次
常規型DHXK3022動臺型數控龍門銑床設計方案，本機床的設計，符合國家機床標準。已定設計參數：
工作臺：3000×1800mm（3000*1250） 門寬3200mm（1600）， 工作臺最大荷重 8t（2t)
高速高效，結構簡單可靠，功能強大，性能穩定，精度較高，可用于銑削板材以及多種工件等。
設計方案
工作臺移動數控龍門銑床。工作臺數控龍門銑床是指工作臺作縱向移動的龍門銑床。工作臺移動龍門銑床的最大特點是：
（1）造價便宜,容易制造生產。工作臺移動式龍門銑床，整機長度必須兩倍于縱向行程長度，而移動式龍門銑床的整機長度只需縱向行程加上龍門架側面寬度即可。
（2）機床的動態響應好。工作臺移動式龍門銑床采用的是固定龍門架,工作臺移動可以銑刀做切削運動時更加穩定，從而保證了加工精度和機床的響應性能。
1、機械部分設計

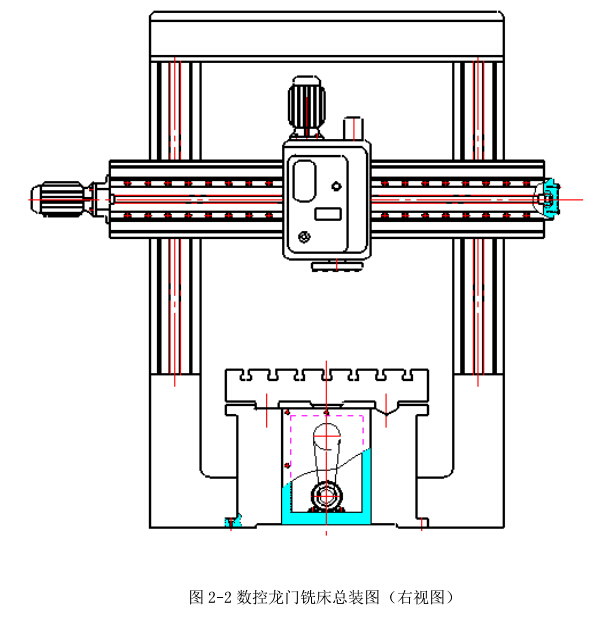

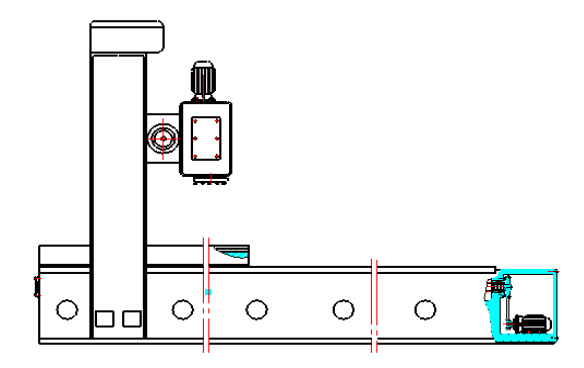

第二，數控龍門銑床總體方案設計
整機分為床身、龍門架、滑臺、主軸箱、三軸進給驅動機構機械部分及相關數控伺服部分?，F把設計過程中的重點闡述如下：
床身是本次設計工作的基礎，床身的尺寸設計影響著對整機的設計，而且設計的合理性直接影響到整機的剛度。床身的上平面即工作臺面設計有 K條T形槽，為方便床身工作臺面和T形槽的精刨加工，槽完全貫通。床身的左、右兩下腳各設計有一個狹長平面，用來安放滾動直線導軌副。我把導軌面設計在床身的兩下側，主要是考慮力的傳遞方向與卸荷問題。因床身會受到龍門框架的重力、切削力和工件的重力，這樣的設計可使龍門框架的重力直接傳入到機床的基礎上，而床身只受到工件的重力。
龍門框架采用的是整體龍門架的設計概念，即把橫梁與左右立柱設計成一體，雖然使鑄造和裝配調整時的難度加大，但整體龍門框架的剛性更好，更重要的是使主軸箱、滑臺等部件有了裝配基準。
滑臺的設計是在龍門架和主軸箱的幾何尺寸確定后，按照主軸的中心盡量貼近橫梁上的導軌面為原則，并把Z軸驅動安裝位置設計在滑臺上，有效地減輕滑臺的重量。設計進給驅動機構的構思如下：X 軸的進給驅動機構采用雙邊齒輪齒條副加重預壓滾動直線導軌副，Y 軸與 X 軸采用大直徑預壓滾珠絲杠副加硬導軌副，且導軌滑動部分貼有工程塑料，避免低速時產生爬行現象，而且導軌部分設計有斜鑲條可調裝置。這樣設計使機床的整體進給性能得以協調，各軸的進給速度和進給力得到了最佳匹配。主軸箱的上下垂直運動Z軸采用滾珠絲杠副傳動。由于本機床不是高速銑床，Z軸的進給系統為伺服電動機通過傳動比為4的平行軸定比齒輪箱帶動滾珠絲杠旋轉。Z 軸的安全問題。首先選用帶電磁剎車的伺服電動機，其次
在滾珠絲杠上裝有一雙向超越離合器，防止滾珠螺母自轉引起主軸箱機械式下垂。當然，為了保護Z軸進給機構的精度，還在滑臺上裝有兩個平衡油缸。
平衡力Q等于主軸箱部件質量的85﹪。主軸箱的左右移動為Y軸，為了保證Y軸的傳動精度，并使絲杠只受水平軸向力，故采用伺服電動機與滾珠絲杠直聯方式。筆者選用的聯軸器帶有過載保護裝置，在過載時聯軸器會自動脫開。
2、數控系統選型
數控系統采用的是西門子 4-05，因為此系統提供了龍門軸的同步功
能。使用此功能，本機床可以對龍門框架進給軸（X1，X2）實現無機械偏差的位移。運動的實際值可進行連續比較，即使最小的偏差也可以得到糾正，因此提高了軸的運動精度。
