淺談數控龍門加工中心的床身結構

發布者:nana  發布時間:2020-11-18  閱讀次數:   次

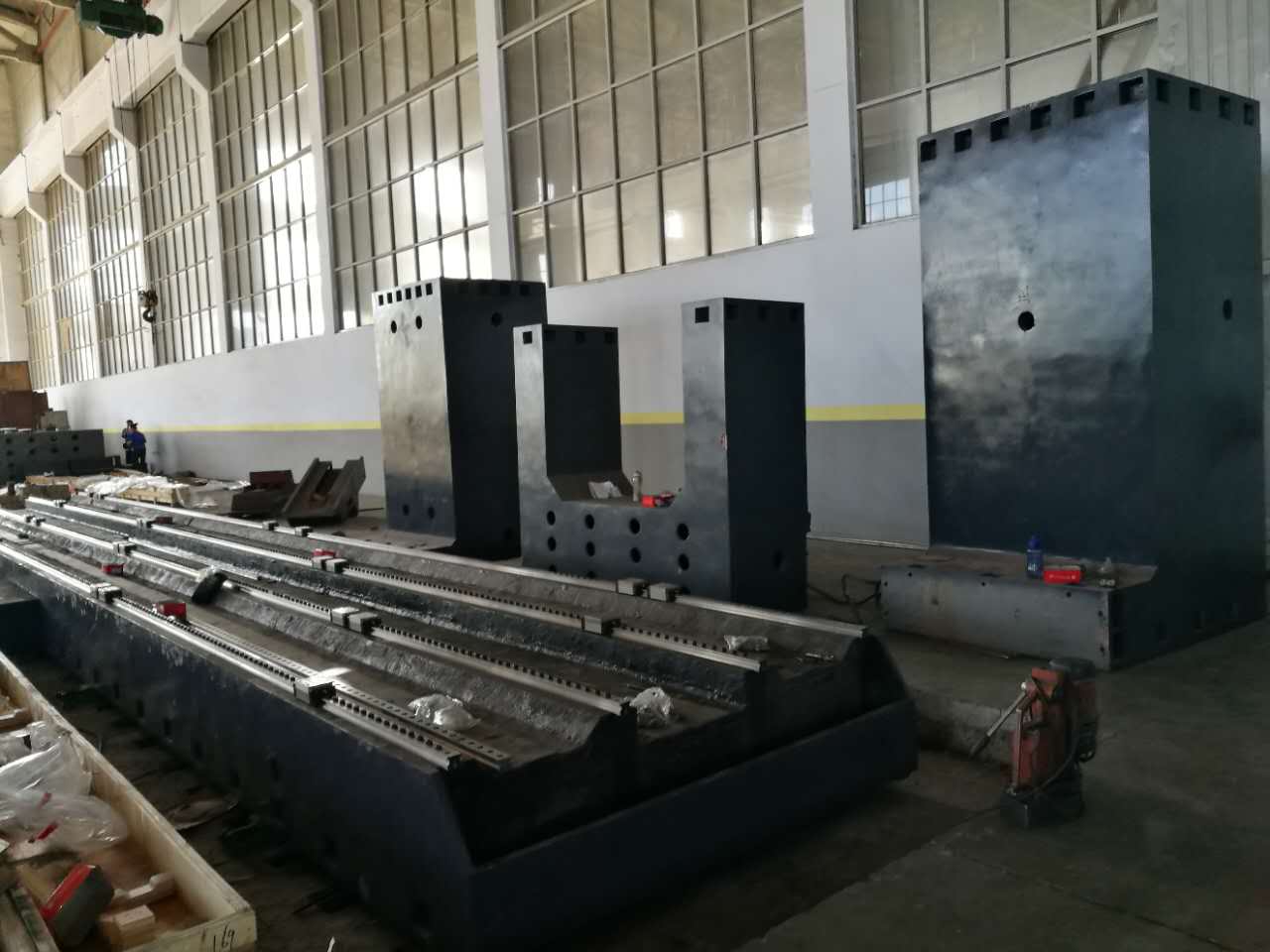

數控龍門加工中心床身結構,包括:底面筋板,所述底面筋板的上方設有兩塊導軌面,兩塊所述的導軌面以底面筋板的中心法線為對稱軸相互對稱設置;每塊所述導軌面均通過內斜筋板和外斜筋板與所述底面筋板相固定連接,且所述導軌面與內、外斜筋板和底面筋板圍成一截面為上窄下寬的三角形的結構加強腔;兩導軌面的內斜筋板之間連接有橫筋板;每個導軌面的外斜筋板的外側均接有排屑槽,所述排屑槽的外端與立柱結合面相固定,所述立柱結合面的下部固定于該底面筋板上,且該立柱結合面的外側面上設有與立柱相配合的固定位。微信圖片_20170525151155.jpg

隨著我國經濟的高速發展,機械制造業對數控龍門加工中心機床的需求日益增多。而床身作為數控龍門加工中心機床的關鍵部件,其結構直接影響機床的靜動態性能和加工精度,所以對床身結構的優化設計至關重要;龍門加工中心床身是機床的基礎件,其主要起到固定零部件或?qū)虻淖饔谩,F(xiàn)有的龍門床身均采用箱式結構,截面為矩形,其特點是結構簡單、鑄造方便,但床身整體較重,筋板結構布置不優、受力狀況不夠好;導致床身在機床使用過程中容易發生變形,而床身與立柱的聯接面大,因此,床身的變形將會影響到立柱的變形,進而使整個框架精度受到很大的影響。


數控龍門加工中心床身結構,其結構更穩定,整體受力狀況更好,同時可以減輕床身重量,節約成本的數控龍門加工中心床身結構,并提高整個機床框架的加工精度。www.kacpd.com
